• Comprende la simbología antes de empezar a armar •
Simbología utilizada para las zonas de expansión oceánica. También conocidas como límites constructivos.
Simbología utilizada para las zonas de subducción. También conocidas como límites convergentes o destructivos.
Simbología utilizada para dirección de movimiento absoluto. Este movimiento se puede medir como un desplazamiento propio de la placa porque no depende de dónde está situado.

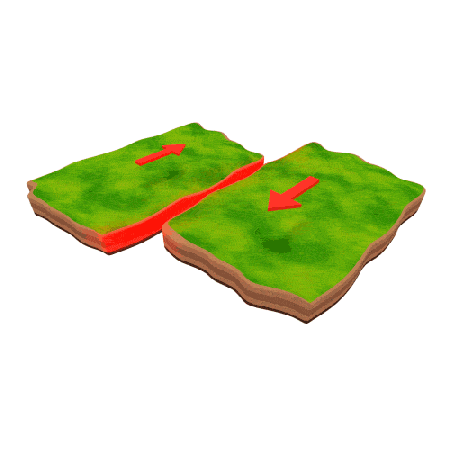

Simbología utilizada para representar el movimiento relativo de las placas a lo largo de una falla de transformación o de desplazamiento de rumbo. También se le llama límite de rozamiento o conservativo.
Simbología utilizada para el movimiento relativo. Es aquel movimiento que está condicionado por el desplazamiento de otra placa.
Descubre los límites entre placas:

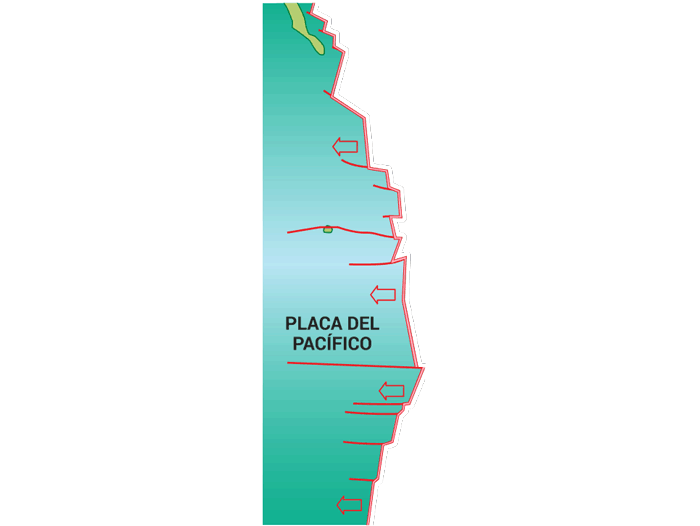

Placa del Pacifico y Placa de Nazca

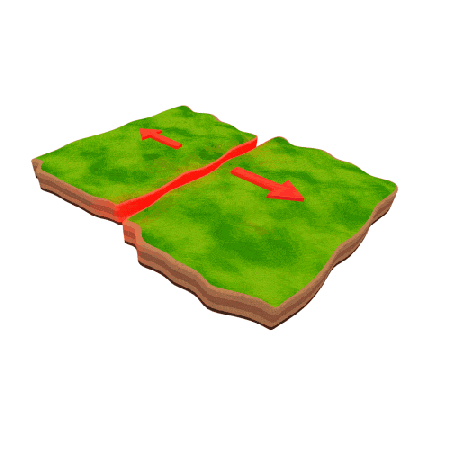

Entre la Placa de Nazca y la Placa del Pacífico puedes observar un límite divergente, también llamado límite constructivo, porque en él se produce nueva corteza terrestre al salir magma desde el manto superior que va formando las dorsales oceánicas o montañas submarinas.
Límite convergente o destructivo
Placa del Pacífico y Placa del Coco
Entre la Placa del Coco y la Placa del Pacífico puedes observar un límite divergente, también llamado límite constructivo, porque en él se produce nueva corteza terrestre al salir magma desde el manto superior que va formando las dorsales oceánicas o montañas submarinas. En estos límites las placas se desplazan en sentido opuesto, una respecto a la otra.
Divergente o constructivo

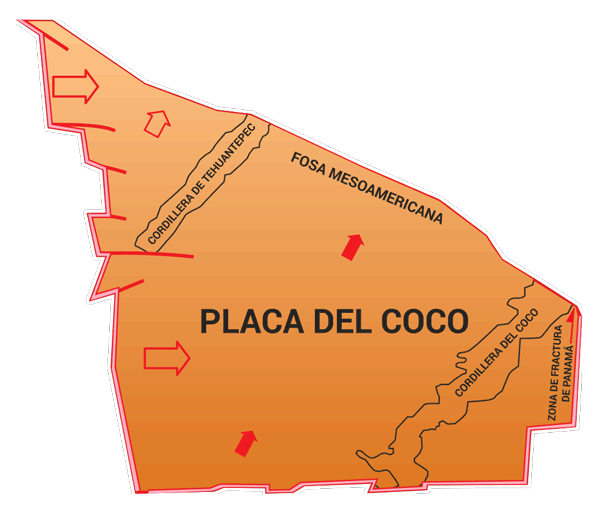

Es una placa de corteza oceánica. En ella se encuentra la Cordillera de Tehuantepec y la Cordillera Submarina del Coco, que constituyen una línea de volcanes formada por el punto caliente de Galápagos y cuyo único punto emergido lo constituye la Isla del Coco.
Descubre los límites entre placas:

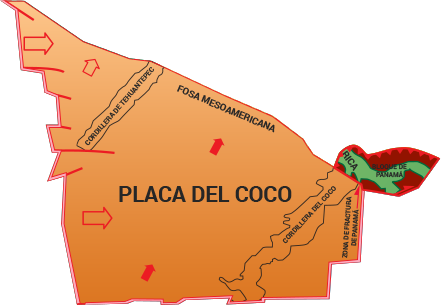

Placa del Coco y Bloque de Panamá
La Placa del Coco se introduce bajo el Bloque de Panamá aarcando la parte central y toda la parte sur de Costa Rica. En esta zona, la cordillera del Coco es arrastrada y subducida. De igual manera, es una zona de gran actividad sísmica produciendo terremotos importantes como el del 3 de Abril de 1983, conocido como el Terremoto del Sábado Santo, ocurrido en la entrada del Golfo Dulce.
Límite convergente o destructivo

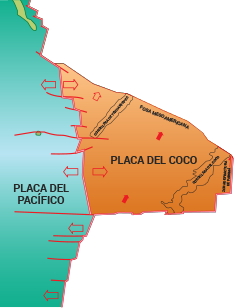

Placa del Coco y Placa del Pacífico
Entre la Placa del Coco y la Placa del Pacífico puedes observar un límite divergente, también llamado límite constructivo, porque en él se produce nueva corteza terrestre al salir magma desde el manto superior que va formando las dorsales oceánicas o montañas submarinas. En estos límites las placas se desplazan en sentido opuesto, una respecto a la otra.
Divergente o constructivo

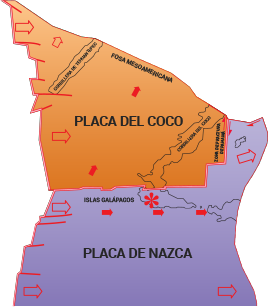

Placa del Coco y Placa de Nazca
Entre la Placa del Coco y la Placa de Nazca puedes observar un límite de rozamiento, llamado también límite conservativo porque en él no se produce ni se destruye corteza. Son zonas de grandes fallas de transformación. En estos límites las placas se mueven horizontalmente, una al lado de la otra. Un ejemplo de un límite de este tipo es la zona conocida como la Zona de Fractura de Panamá. Es una zona de importante actividad sísmica y que ha producido terremotos importantes como el Terremoto de Puerto Armuelles, en Panamá en 1979.
Límite de rozamiento o conservativo

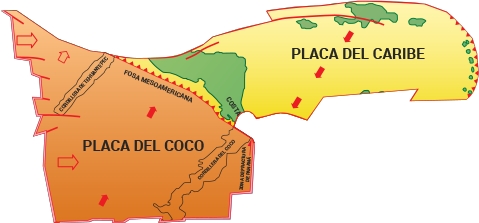

Placa del Coco y Placa del Caribe

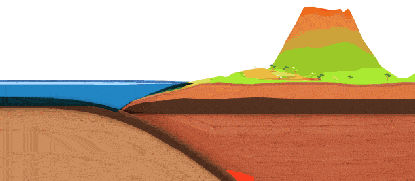

Entre la Placa del Caribe y la Placa del Coco puedes observar un límite convergente, también llamado límite destructivo, porque en él una placa se introduce debajo de la otra, en lo que se conoce como el proceso de subducción en la zona conocida como la trinchera o fosa mesoamericana. La placa que se introduce, o placa subducida, al alcanzar profundidades de entre 90-120 km se funde poco a poco. Es una zona de gran actividad sísmica anual y de terremotos importantes como el Terremoto de Nicoya de 1950, el Terremoto de Sámara de 1978, el Terremoto de Cóbano del 25 de Marzo de 1990 y el Terremoto de Nicoya del 2012.
Límite convergente o destructivo

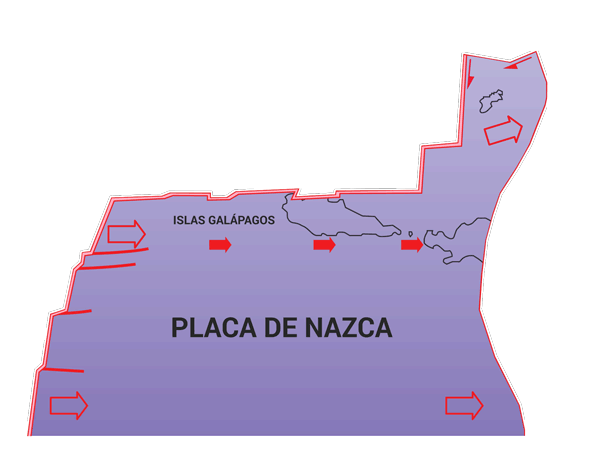

En ella se puede observar el punto caliente de Galápagos. Los puntos calientes son zonas o puntos fijos de ascenso de magma desde el manto que atraviesan la litósfera. Al desplazarse la placa en un movimiento continuo produce una línea de volcanes, en el que el volcán activo se encuentra ubicado en el punto caliente.
Descubre los límites entre placas:

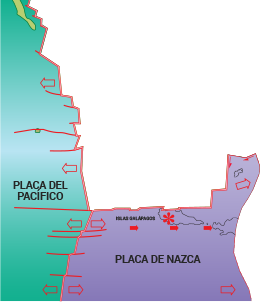

Placa de Nazca y Placa del Pacífico
Entre la Placa de Nazca y la Placa del Pacífico puedes observar un límite divergente, también llamado límite constructivo, porque en él se produce nueva corteza terrestre al salir magma desde el manto superior que va formando las dorsales oceánicas o montañas submarinas.
Divergente o constructivo
Placa de Nazca y Placa del Coco
Entre la Placa del Coco y la Placa de Nazca puedes observar un límite de rozamiento, llamado también límite conservativo porque en él no se produce ni se destruye corteza. Son zonas de grandes fallas de transformación. En estos límites las placas se mueven horizontalmente, una al lado de la otra. Un ejemplo de un límite de este tipo es la zona conocida como la Zona de Fractura de Panamá. Es una zona de importante actividad sísmica y que ha producido terremotos importantes como el Terremoto de Puerto Armuelles, en Panamá en 1979.
Límite de rozamiento o conservativo

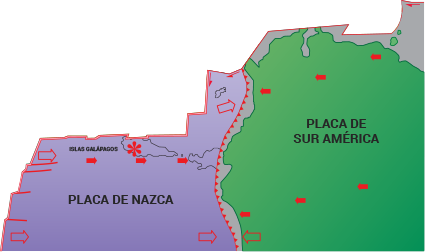

Placa de Nazca y Placa de Sur América
Entre la Placa de Nazca y la Placa de Sur América se encuentra un límite convergente, también llamado límite destructivo, porque en ellos una placa se introduce debajo de la otra, en lo que conoce como el proceso de subducción. En esta zona se producen importantes terremotos que afectan principalmente a Perú y a Chile.
Límite convergente o destructivo
Descubre los límites entre placas:

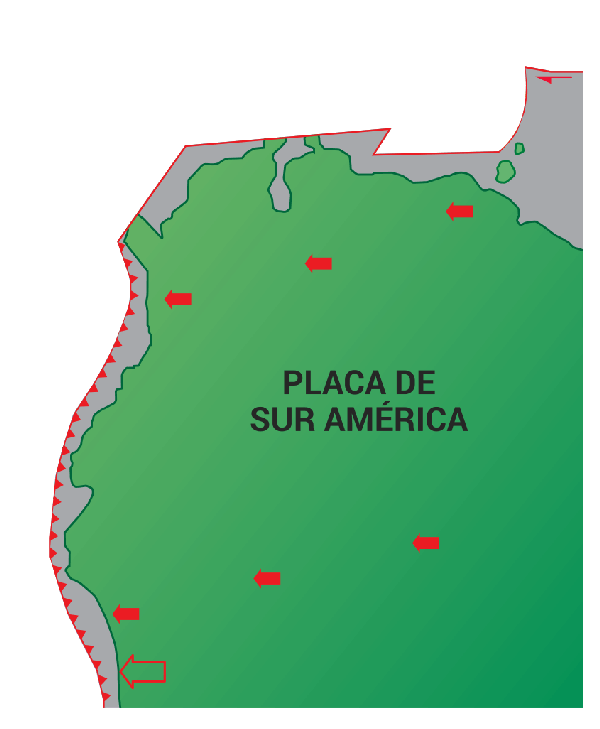

Placa de Sur América y Placa de Nazca
Entre la Placa de Nazca y la Placa de Sur América se encuentra un límite convergente, también llamado límite destructivo, porque en ellos una placa se introduce debajo de la otra, en lo que conoce como el proceso de subducción. En esta zona se producen importantes terremotos que afectan principalmente a Perú y a Chile.
Convergente o destructivo

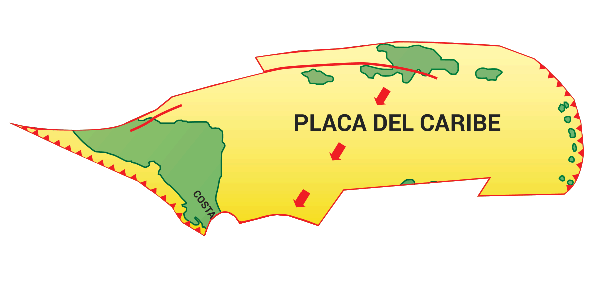

La parte central y toda la parte norte de Costa Rica, además de Nicaragua, Honduras, Guatemala y Belice se encuentran en esta placa.
Descubre los límites entre placas:
Placa del Caribe y Placa del Coco
Entre la Placa del Caribe y la Placa del Coco puedes observar un límite convergente, también llamado límite destructivo, porque en él una placa se introduce debajo de la otra, en lo que se conoce como el proceso de subducción en la zona conocida como la trinchera o fosa mesoamericana. La placa que se introduce, o placa subducida, al alcanzar profundidades de entre 90-120 km se funde poco a poco. Es una zona de gran actividad sísmica anual y de terremotos importantes como el Terremoto de Nicoya de 1950, el Terremoto de Sámara de 1978, el Terremoto de Cóbano del 25 de marzo de 1990 y el Terremoto de Nicoya del 2012.
Convergente o destructivo

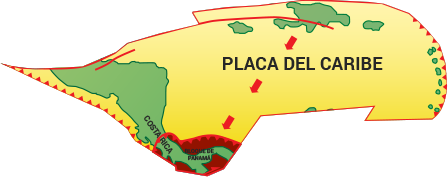

Placa del Caribe y Bloque de Panamá
Entre el Bloque de Panamá y la Placa del Caribe puedes observar un límite convergente, también llamado límite destructivo, porque en ellos una placa se introduce debajo de la otra, en lo que se conoce como el proceso de subducción. La placa que se introduce o placa subducida al alcanzar profundidades de entre 90-120 km, se funde poco a poco. En este caso una pequeña porción de la placa del Caribe se introduce bajo el bloque de Panamá. Este proceso fue el causante del Terremoto de Limón, del 22 de abril de 1991, que tuvo una magnitud de 7.7 grados en la Escala de Richter.
Convergente o destructivo
Como puedes observar, todo Panamá y una parte de Costa Rica están sobre el Bloque de Panamá, aproximadamente desde el centro del territorio y toda la parte sur de Costa Rica.
Descubre los límites entre placas:
Bloque de Panamá y Placa del Coco
La Placa del Coco se introduce bajo el Bloque de Panamá abarcando la parte central y toda la parte sur de Costa Rica. En esta zona, la Cordillera del Coco es arrastrada y subducida. De igual manera manera, es una zona de gran actividad sísmica produciendo terremotos importantes como el del 3 de abril de 1983, conocido como el Terremoto del Sábado Santo, ocurrido en la entrada del Golfo Dulce.
Convergente o destructivo
Bloque de Panamá y Placa del Caribe
Entre el Bloque de Panamá y la Placa del Caribe puedes observar un límite convergente, también llamado límite destructivo, porque en ellos una placa se introduce debajo de la otra, en lo que se conoce como el proceso de subducción. La placa que se introduce o placa subducida al alcanzar profundidades de entre 90-120 km, se funde poco a poco. En este caso una pequeña porción de la placa del Caribe se introduce bajo el bloque de Panamá. Este proceso fue el causante del Terremoto de Limón, del 22 de abril de 1991, que tuvo una magnitud de 7.7 grados en la Escala de Richter.
Convergente o destructivo
Seleccion de
Su dirección de movimiento es de noreste a suroeste

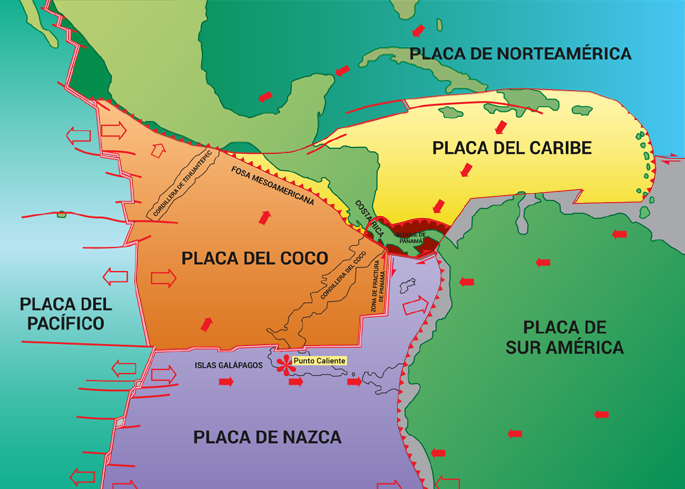

Este es el mapa
Completa este mapa en el rompecabezas de la izquierda
Sismos de fallamiento local o de intraplaca
Los tipos de fallas más comunes son:

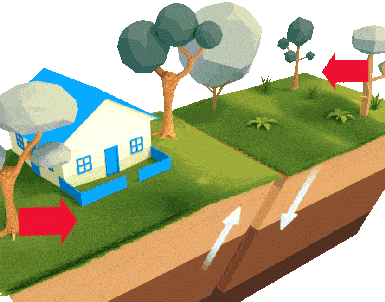

FALLA INVERSA
Es producida por esfuerzos de compresión horizontal (representados por la flecha gruesa). El bloque de techo sube y el bloque del piso baja. Son tipicas de las zona de subducción.
FALLA NORMAL
Es producida por esfuerzos de tensión horizontal (representados por la flecha gruesa). El bloque de piso sube y el bloque de techo baja. Son típicas de las zonas de subducción en la placa subducida.

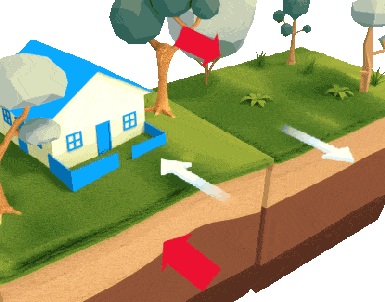

FALLA DE CORRIMIENTO LATERAL
Estas fallas son verticales y el movimiento de los bloques es horizontal. Se distinguen dos tipos de fallas de desgarre: derechas e izquierdas. Las derechas o diestras, son aquellas en donde el movimiento relativo de los bloques es hacia la derecha, mientras que en las izquierdas o siniestras es el opuesto. Son típicas de las fallas locales y los límites de rozamiento.
En las fallas locales pueden presentarse estos tres tipos o una combinación de ellos. Sin embargo, el más común es el último tipo (Falla de Corrimiento Lateral). Como resultado de los desplazamientos, el movimiento relativo de los bloques propaga ondas sísmicas, que algunas veces son sentidas o provocan daños.
